Fișiere pentru imprimante 3D | Fișier 3MF | Anet A8 - Capac PSU pentru S-240-12

Actualizări viitoare (02/08/2017) În curând voi adăuga un slot pentru un comutator cu cheie, astfel încât aparatul să fie sigur pentru copii atunci când este oprit. În acest moment lucrez la un nou capac, care va avea o gaură pentru un afișaj al consumului de energie de 85x46mm. Din păcate, nu există nicio modalitate de a le potrivi pe ambele cu înălțimea PSU stoc.

Actualizări 24/07/2017 Am încărcat o nouă versiune pentru versiunea cu flanșă scurtă S-240-12. Am mutat toate găurile cu 6 mm mai sus și, de asemenea, tăietura unde se sprijină partea inferioară a flanșei. Unele PSU-uri ar putea avea acea flanșă scurtă, cel puțin în SUA. Măsurați-l pe al dvs. înainte de a alege flanșa normală (aproximativ 18 mm) sau flanșa scurtă (aproximativ 12 mm). Mulțumesc @airrelic pentru contribuție.

Actualizări 24/06/2017 A fost încărcată o versiune nouă. Schimbat unele dimensiuni. Acum șuruburile laterale se înfiletează într-o piuliță M3, în loc de piesa în sine.

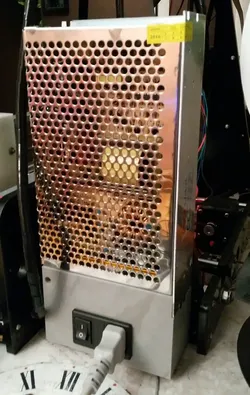

Acesta este un capac PSU pentru Anet A8. Se potrivește pentru PSU S-240-12 și vă permite să instalați o priză cu comutator basculant ca cea pe care o puteți vedea în imaginea atașată.
Nu are nevoie de suporturi, margini sau orice altceva... Este întărit în interior. Aș recomanda imprimarea pe sticlă + fixativ, astfel încât partea din față să arate netedă și curată. Le puteți înșuruba cu ușurință la găurile din partea din stânga sus din față, și cele din partea din dreapta sus din față. Ar trebui să fie imprimat cu fața din față pe placa de construcție. Nu sunt necesare suporturi. Veți avea nevoie de: Comutatorul în sine 1x M3x30mm șurub 2x M3x12mm șuruburi 2x M3 piulițe 1x 5x20mm 250V 3A Breaker, Fast Blow dacă este posibil. (3A numai pentru 220V) Câteva fire L, N și E pentru partea de curent alternativ. (CODUL DE CULOARE DEPINDE DE ȚARA DUMNEAVOASTRĂ) Conectoare terminale Faston. Fier de lipit și flux (opțional) Funcționează pentru soclu cu comutator basculant IEC320 C14 cu 3 pini, precum cel din linkul de mai jos: http://www.ebay.es/itm/181749779642?rmvSB=true FUNCȚIONEAZĂ PENTRU 110V? Nu l-am testat pentru 110V, așa că informațiile din orice loc din America de Nord/Centrală/Sud ar fi binevenite. Atâta timp cât alimentatorul este setat pentru 110 V și comutatorul funcționează pentru 110 V și este pregătit să suporte un curent mai mare, ar trebui să funcționeze. Întrebați furnizorul dvs. de materiale electrice, pentru orice eventualitate.

BobPantz a făcut acest remix pentru Multicomp JR-101-1-FRSG-03 Rocker Switch Socket (UK) Dacă faceți unul, nu ezitați să apăsați butonul "Am făcut unul". Nu ezitați să oferiți feedback :D DESPRE COMUTATOARE Unele comutatoare de acolo au trei terminale, în timp ce altele au patru. Din acest motiv, nu voi furniza nicio schemă de cablare. Informațiile de cablare ar trebui să fie furnizate de producător în fișa tehnică. Îmi cer scuze pentru inconveniente. DISCLAIMER: Bineînțeles, acest mod necesită unele cabluri de curent alternativ. Acest pas poate fi periculos și ar putea provoca răni majore sau chiar moartea, precum și un incendiu sau deteriorarea imprimantei sau a oricărei alte părți a casei dvs.
Faceți-o pe propriul risc.
Trebuie luate măsuri de siguranță.
Nu lucrați niciodată la cabluri cu imprimanta conectată.
Verificați fișa tehnică a producătorului înainte de a efectua cablarea. Verificați cablarea cu un tester înainte de pornire.
