LaskaKit VINDRIKTNING

prusaprinters

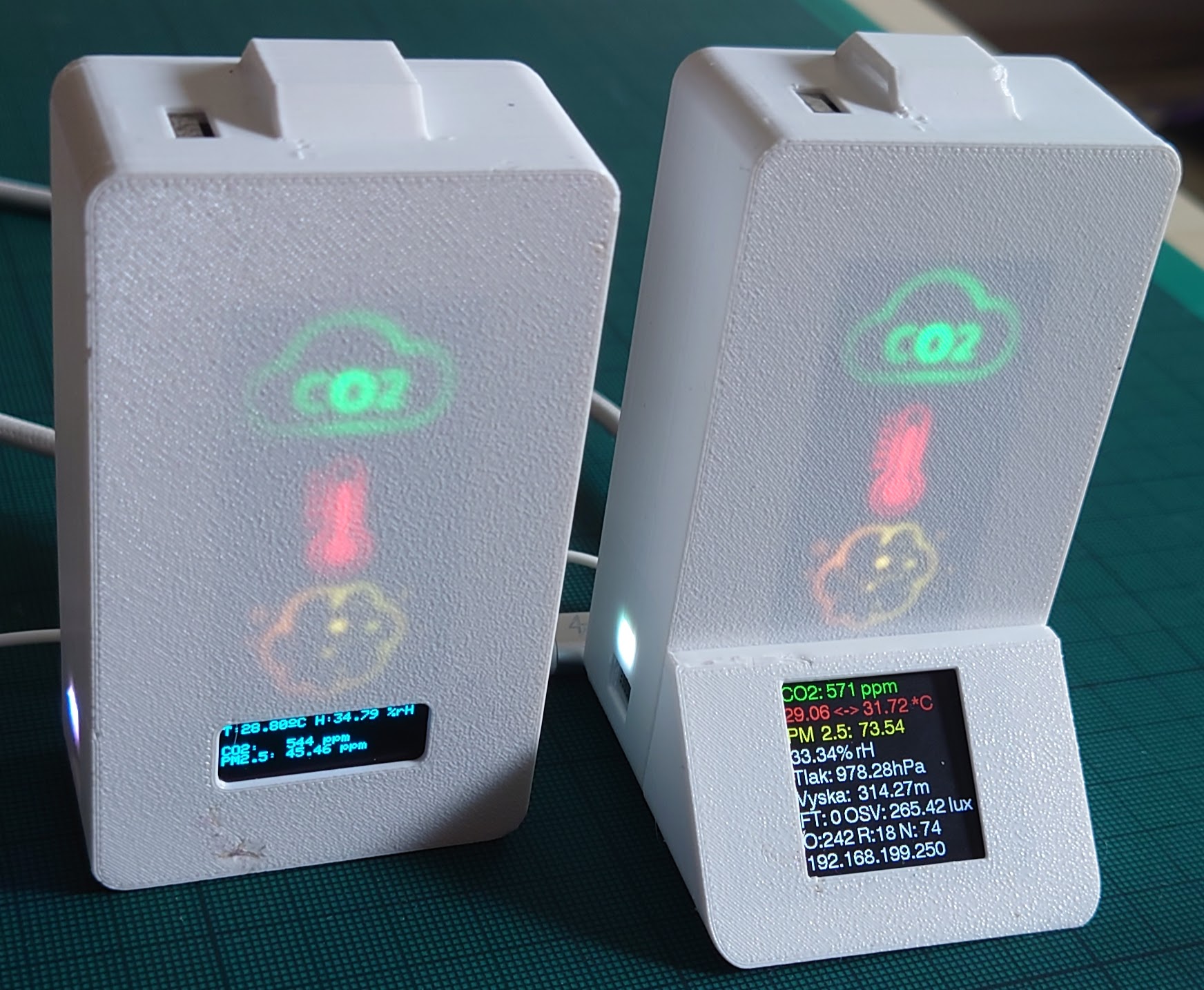

<p>Text bude dále upravován na základě zjištění.</p><p><strong>Zjištěny technické problémy, měřená teplota:</strong></p><p>Testována verze 240 + ventilated LID, takt procesoru snížen na 80MHz, VEML7700 v módu 4, mezi měřeními disabled, před měřením enabled a vyčkáno 5ms.</p><p><strong>SCD41:</strong></p><p>Umístění modulu snímače osvětlení VEML7700 poblíž snímače CO2 SCD41 jej velmi ovlivňuje. (~ +2°C). Lze zcela vyřešit fyzickým odstraněním zbytečného (napájen 3.3V) napěťového regulátoru na modulu VEML7700.</p><p>LED rozsvícené na plný jas delší dobu generují také mnoho tepla které stoupá a ovlivňuje SCD41 (~ +0.8°C při reálné teplotě 26°C) Pokusím se vyřešit přepážkou vedenou mezi pravou stranou ESP modulu a konektorem “sensor”, nejsem si však jistý že to bude dostatečné.</p><p><strong>BMP388:</strong></p><p>Teplota je indikována o cca +3,5°C vyšší než skutečná. nezávisle na použití otvoru nad čidlem. Vzhledem k umístění součástek na modulu CJMCU-388 nevidím možnost jak odizolovat samotné čidlo od okolí. Zkusím opět odstraněni zbytečný napěťový regulátor. Nicméně hodnota teploty z tohoto čidla není příliš důležitá, výpočet nadmořské výšky lze udělat na procesoru s použitím jiného zdroje údaje o teplotě.</p><p><strong>SW kompenzace údaje teploty z SCD41:</strong></p><p>Po odstranění napěťového regulátoru z VEML modulu teplota měrená SCD41 zatížena především chybou způsobenou teplem generovaným LED v závislosti na jejich jasu. Po sestavení bych měřil a porovnával s přesným čidlem po ~ hodinovém ustálení s několika různými úrovněmi jasu LED v lednici, v běžném prostředí přes den a v noci. Tím bych získal tabulku offsetů které je nutné odečíst od naměřené hodnoty pro získání reálné.</p><p>Shrnutí: První pokus sestavit interiérovou meteo stanici z co nejpřesnějších ještě cenově dostupných modulů splnil očekávání částečně, po SW kompenzaci je použitelný.<br>Příští návrh bude mít čidlo teploty umístěné na místě kde není ovlivněno stoupajícím teplem.</p><p><strong>Modely:</strong></p><p>Předchozí verze zde:<a href="https://www.printables.com/model/220129"> &nbsp;https://www.printables.com/model/220129</a></p><h4>V5&nbsp;</h4><p>Funkční, nicméně doporučuji některou z ostatních verzí, průsvit symbolů je poněkud “rozpitý”</p><p>Snad řeší “problém” s průsvitem tmavé plochy na úrovni displeje a symbolů a přidává pár senzorů (barometrický tlak + osvětlení)</p><p>Místo na senzory BMP280 (6pin, 3,3V) nebo BMP388, možná i ostatní</p><p>Místo na senzor VEML7700 od Adafruit, jejich první verze bez STEMMA konektorů, jen vyvedené piny.&nbsp;<br>Místo se objeví pokud se udělá ve sliceru rozpad na objekty. Nutno udělat před případnou opravou modelu přes netfab službu. &nbsp;Není řešeno jeho ukotvení, kousek molitanu nebo podobné hmoty bude stačit. Ve finální verzi senzor pravděpodobně schovám pod &nbsp;povrch, citlivost má vysokou.</p><p>“Insert” část <strong>v5</strong> - tisknout s výměnou barvy - tři vrstvy bílý filament, v 0,8 přepnout na černou a dotisknout zbytek.</p><p>Použitý filament Plasty Mladeč - bílý PETG,&nbsp;<br>Nějaký neprůsvitný PETG - u mne černý SUNLU&nbsp;<br>Dvoubarevný “Insert” <strong>v5</strong> pravděpodobně vytisknu s SUNLU PETG (bílý má málo pigmentu, bělejší než PM, mléčný)</p><p>&nbsp;</p><h4><strong>V6</strong></h4><p>Zkouším jinak zpracovat průsvit a oproti V5 přidáno ještě místo na modul od Pimoroni - MICS6814</p><p>“Insert” část <strong>v6</strong> - tisknout s výměnou barvy - jedna vrstva bílý filament (PM), v 0,4 přepnout na černou a dotisknout zbytek.</p><p>Aby BMPxxx nebral teplotu zvenku doporučím ve sliceru udělat 2x2 mm otvor a modul otočit senzorem ven. Zkoušeno s BMP388 a BMP280</p><h4>V240</h4><p>v240-lid použitelné víko pro všechny verze, doladěny rozměry</p><p>main+display holder - pro 1.3" barevný SPI TFT 240x240 displej.</p><p>v main otvor na BMP vytvořen</p><p>display holder asi ideální tisknout displejem dolů a s vrstvou 0,15, přeci jen jsou tam převisy</p><p>insert použít z V6</p>
