Electric Roller Shutter Mount [EN/GER]

prusaprinters

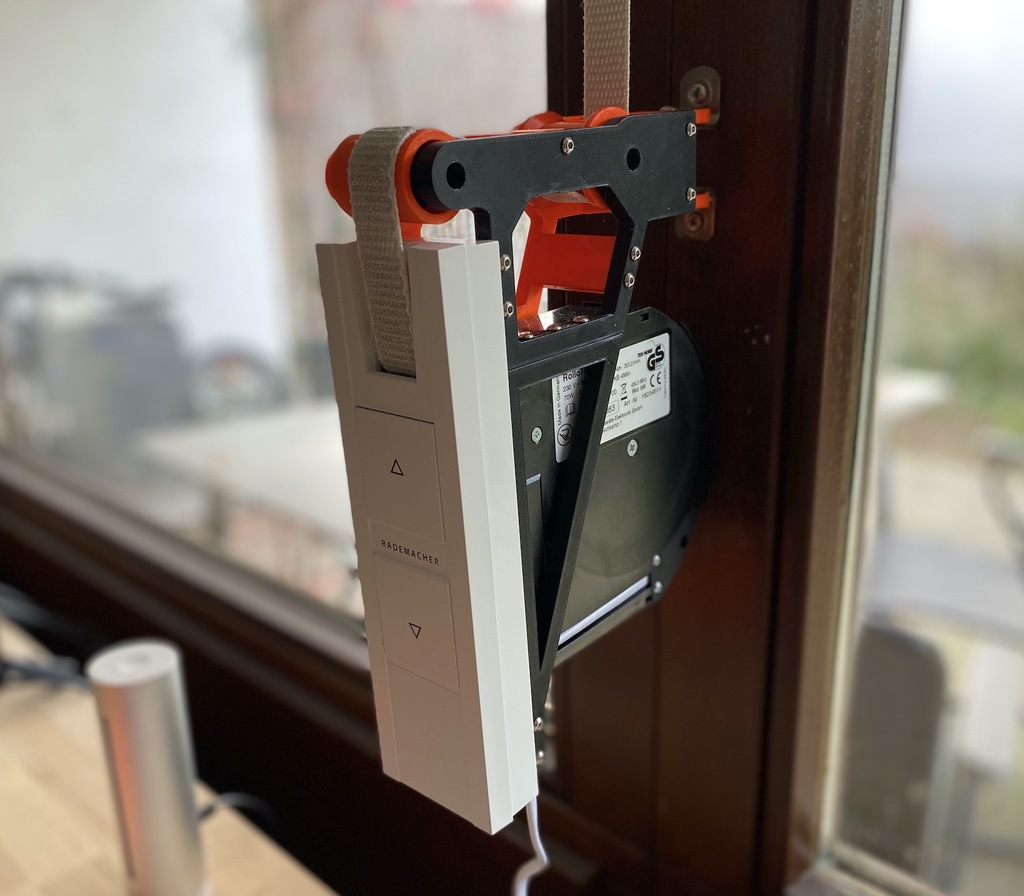

<p><i>Note for international readers: Becasue im unsure if this part is of any use outside germany the description is in german. However if there is interest I can translate this description</i></p><p>Das ist eine Aufputz Halterung für einen elektrischen Unterputz-Gurtwickler. Da ich vor habe diese Haltung viele Jahre einzusetzen ist es ggf. etwas überdimensioniert was Schrauben und Stabilität angeht.<br/>Gedruckt habe ich alles in 20% PETG. Für die Gewinde habe ich Gewindeeinsätze von ruthex verwendet (z.B. <a href="https://www.amazon.de/dp/B08K1BVGN9/ref=cm_sw_em_r_mt_dp_EFXET8SXQJ67XK1FC2Q0?_encoding=UTF8&amp;psc=1&amp;tag=thingiverse09-20">https://www.amazon.de/dp/B08K1BVGN9/ref=cm\_sw\_em\_r\_mt\_dp\_EFXET8SXQJ67XK1FC2Q0?\_encoding=UTF8&amp;psc=1</a>)</p><p>Benötigt wird:</p><h3>3D Druck</h3><p>1x BeltWinder_Top_Left.stl (Hauptteil, Supports auf Druckbett)<br/>1x BeltWinder_Bottom_Left.stl<br/>1x BeltWinder_Top_Right.stl<br/>1x BeltWinder_Bottom_Right.stl<br/>2x BeltRoll v7.stl</p><h3>Metallwaren</h3><p>2x Kugellager 7/22/8<br/>15x M3x16<br/>2x M4x35 (für die beiden gelagerten Rollen)<br/>4x M4x25 (für die Befestigung des Gurtwicklers)</p><p>Hinzu kommt noch die Befestigung an die Wand. In meinem Fall waren das einfach zwei M5 schrauben mit Sicherungsmuttern</p><h3>Print Settings</h3><p><strong>Printer:</strong></p><p>Prusa Mini</p><p> </p><p><strong>Rafts: </strong></p><p>No</p><p><strong>Supports:</strong></p><p> </p><p>Yes</p><p> </p><p><strong>Resolution: </strong></p><p>200um</p><p><strong>Infill:</strong></p><p> </p><p>20%</p><p><strong>Filament:</strong> Prusament PETG Orange, Black <br/> </p><p><strong>Notes: </strong></p><p>nur das Teil BeltWinder_Top_Left.stl benötigt Supports</p><p> </p><p> </p><p> </p><p>Category: Household</p>
