Coupe carrelet de précision et de sécurité - Precision & Safety Blank Cutter

prusaprinters

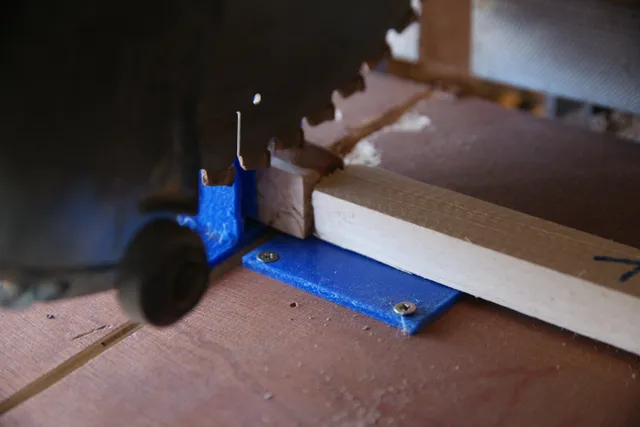

Permet de découper les carrelets pour stylo en tranches très fines sans aucun risque avec une scie à onglet electrique.Ce dispositif repose sur une table en contreplaqué avec un deuxième morceau destiné à éloigner le carrelet pour une coupe plus facile. La scie doit disposer d'un dispositif permettant de bloquer la lame en hauteur.L'intérieur du tube est tapissé de languettes faisant office de ressorts pour bien plaquer et maintenir le carrelet. Des plaques de même épaisseur en sortie permettent de garder une coupe à 90°J'ai utilisé un essai précédent pour créer le blocage opposé.Il faut imprimer une petite cale de l'épaisseur du jeu voulu.Pour créer les différents gabarits, il serait possible de les imprimer mais le plus simple est quand même d'utiliser des chutes de bois. Mettre le tube, la cale de jeu et la chute de bois en appui sur la cale de blocage, sciez et vous optenez un gabarit à la dimension souhaitée.Vous pouvez ensuite couper de petits morceaux sans risque. Il faut souligner que cet outil est pratiquement impossible à réaliser sans l'impression 3D. Il procure un gain en vitesse, precision et sécurité.La qualité de l'impression est accessoire. J'ai utilisé une chute de PETG de mauvaise qualité pour finir la bobine.Traduction automatiqueAllows you to cut pen blanks into very thin slices without any risk with an electric mitre saw. This device rests on a plywood table with a second piece intended to move the blank away for easier cutting. The saw must have a device to lock the blade at height.The inside of the tube is lined with spring-coil tabs to properly press and hold the blank. Plates of the same thickness at the outlet allow you to maintain a 90° cut.I used a previous trial to create the opposite block.You need to print a small wedge of the desired thickness of the clearance. To create the different templates, it would be possible to print them but the easiest way is to use scrap wood. Place the tube, the play wedge and the scrap wood on the blocking wedge, saw and you choose a template to the desired size.You can then cut small pieces without risk. It should be noted that this tool is practically impossible to achieve without 3D printing. It provides a gain in speed, precision and safety. The quality of the print is incidental. I used a scrap of poor quality PETG to finish the coil.
