Bohrschablone für 125mm Räder und 18mm Platte

prusaprinters

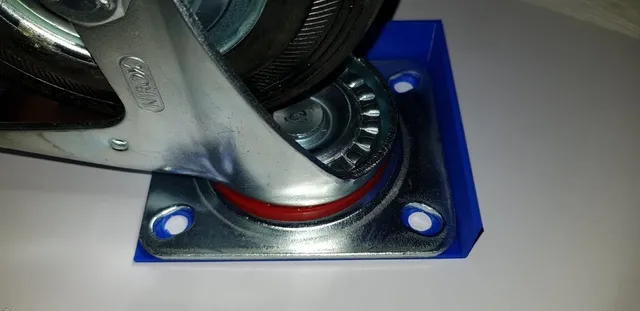

Diese Bohrschablone hat die Grundmaße und Bohrungen für 125mm gebremste und ungebremste Räder. Diese habe ich unter meinen Werkstattwagen befestigt. Um immer die gleichen Maße zu haben und den exakt gleichen Abstand zu den Rändern, habe ich diese Schablone designed. Auflegen, anzeichnen, bohren und die Räder befestigen. Fotos werde ich nachreichen. Die Maße der Grundplatte der Räder beträgt 85 mm x 103 mm, die Bohrungen haben einen Durchmesser von 8 mm. Der Abstand der Bohrungen zueinander beträgt 59 mm bzw. 80 mm sowie 11,5 mm und 13 mm vom Rand der Grundplatte. Druckzeit mit dem Anycubic i3 Mega ca. 3 Stunden. Um Material zu sparen befinden sich die eckigen Aussparungen im Modell. Die Ränder sind 18mm hoch und können an den Ecken der Holzplatte angelegt werden. Print Settings Printer Brand: Anycubic Printer: All-metal Mega Rafts: Doesn't Matter Supports: No Infill: 20% Dreiecke Filament: Anycubic PLA Blau Category: Machine Tools
